Вентиляционные установки Канальные нагреватели и охладители
Функциональные особенности
Технические характеристики
Влажность вход. воздуха 80%, вода 90/70°C
| Расход воздуха, м3/ч | Площадь поверхности теплообмена, м2 | Внутренний объем, л | Температура на входе -10 °C | ||||||
|---|---|---|---|---|---|---|---|---|---|
| Мощность, кВт | t воздуха на выходе, °С | скорость воздуха, м/с | Падение давления воздуха, Па | скорость воды на выходе, м/с | Расход воды, м3/час | Падение давления воды, кПа | |||
| 400 | 3,94 | 0,83 | 7,79 | 47,1 | 1,39 | 18 | 0,40 | 0,40 | 1,07 |
| 1000 | 3,94 | 0,83 | 14,68 | 33,00 | 3,47 | 85 | 0,75 | 0,70 | 3,28 |
| Расход воздуха, м3/ч | Площадь поверхности теплообмена, м2 | Внутренний объем, л | Температура на входе -20 °C | ||||||
|---|---|---|---|---|---|---|---|---|---|
| Мощность, кВт | t воздуха на выходе, °С | скорость воздуха, м/с | Падение давления воздуха, Па | скорость воды на выходе, м/с | Расход воды, м3/час | Падение давления воды, кПа | |||
| 400 | 3,94 | 0,83 | 8,74 | 44,10 | 1,39 | 18 | 0,45 | 0,40 | 0,31 |
| 1000 | 3,94 | 0,83 | 16,51 | 28,40 | 3,47 | 85 | 0,84 | 0,70 | 4,04 |
| Расход воздуха, м3/ч | Площадь поверхности теплообмена, м2 | Внутренний объем, л | Температура на входе -30 °C | ||||||
|---|---|---|---|---|---|---|---|---|---|
| Мощность, кВт | t воздуха на выходе, °С | скорость воздуха, м/с | Падение давления воздуха, Па | скорость воды на выходе, м/с | Расход воды, м3/час | Падение давления воды, кПа | |||
| 400 | 3,94 | 0,83 | 9,69 | 41,10 | 1,39 | 18 | 0,50 | 0,40 | 1,57 |
| 1000 | 3,94 | 0,83 | 18,34 | 23,90 | 3,47 | 80 | 0,94 | 0,80 | 4,88 |
Не рекомендуется: скорость воды в трубках меньше 0,5м/с
Описание

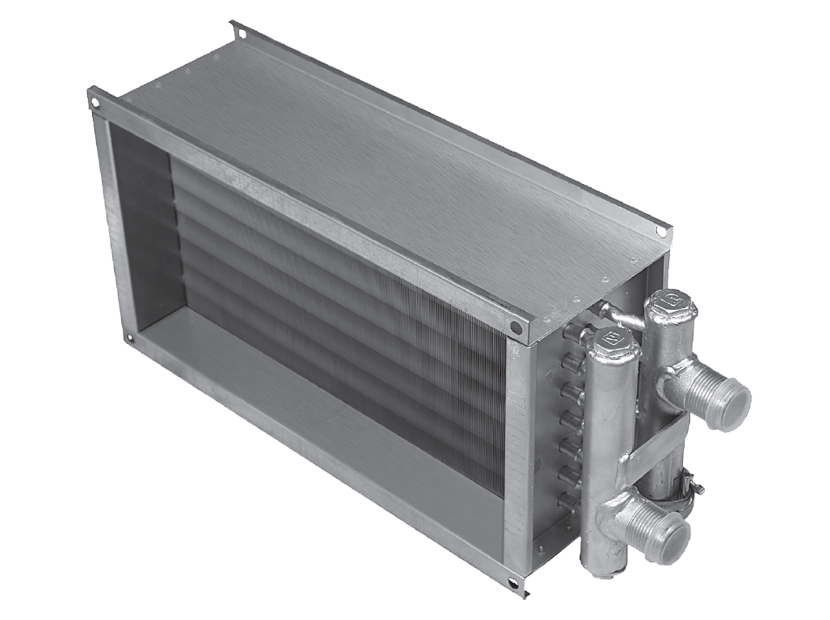

Водяной нагреватель WHR 400x200-2 предназначен для нагрева воздуха в канальных системах вентиляции. Нагреватель устанавливается непосредственно в канал. В качестве теплоносителя могут использоваться как вода, так и незамерзающие смеси.
Конструкция
В водяном нагревателе используемый шаг оребрения составляет 2,1 мм., вместо общепринятого (для наборных систем вентиляции) 2,5 мм., что позволило существенно увеличить теплоотдачу, при этом не существенно увеличивается сопротивление теплообменника и оптимизируются массогабаритные показатели.
Корпус воздухонагревателя изготавливается из оцинкованного стального листа. Поверхность теплообмена изготавливается из медных труб, механически расширенных на ребрах в виде пластин.
Пластины имеют волнистую форму, что позволяет увеличить поверхность теплообмена. Пайка калачей осуществляется припоем с 2% содержанием серебра, что обеспечивает высокое качество паяных деталей обогревателя. Максимальная рабочая температура 150°C, максимальное давление 16 бар. Воздухонагреватель испытан на герметичность при давлении 24 бар.
Преимущества
- Прочный корпус из оцинкованной стали.
- Шаг оребрения 2,1 мм.
- Устанавливается непосредственно в канал.
- Медно-алюминиевый теплообменник.
Сертификат:
Декларация соответствия ТР ТС.
Гарантия — 12 месяцев
Схема подключения
Размеры
| WHR 400x200-2 | Размеры, мм | ||||||
|---|---|---|---|---|---|---|---|
| W | W1 | W2 | H | H1 | H2 | L | |
| 400 | 420 | 440 | 200 | 220 | 240 | 184 | |
Влажность вход. воздуха 80%, вода 90/70°C
| Расход воздуха, м3/ч | Площадь поверхности теплообмена, м2 | Внутренний объем, л | Температура на входе -10 °C | ||||||
|---|---|---|---|---|---|---|---|---|---|
| Мощность, кВт | t воздуха на выходе, °С | скорость воздуха, м/с | Падение давления воздуха, Па | скорость воды на выходе, м/с | Расход воды, м3/час | Падение давления воды, кПа | |||
| 400 | 3,94 | 0,83 | 7,79 | 47,1 | 1,39 | 18 | 0,40 | 0,40 | 1,07 |
| 1000 | 3,94 | 0,83 | 14,68 | 33,00 | 3,47 | 85 | 0,75 | 0,70 | 3,28 |
| Расход воздуха, м3/ч | Площадь поверхности теплообмена, м2 | Внутренний объем, л | Температура на входе -20 °C | ||||||
|---|---|---|---|---|---|---|---|---|---|
| Мощность, кВт | t воздуха на выходе, °С | скорость воздуха, м/с | Падение давления воздуха, Па | скорость воды на выходе, м/с | Расход воды, м3/час | Падение давления воды, кПа | |||
| 400 | 3,94 | 0,83 | 8,74 | 44,10 | 1,39 | 18 | 0,45 | 0,40 | 0,31 |
| 1000 | 3,94 | 0,83 | 16,51 | 28,40 | 3,47 | 85 | 0,84 | 0,70 | 4,04 |
| Расход воздуха, м3/ч | Площадь поверхности теплообмена, м2 | Внутренний объем, л | Температура на входе -30 °C | ||||||
|---|---|---|---|---|---|---|---|---|---|
| Мощность, кВт | t воздуха на выходе, °С | скорость воздуха, м/с | Падение давления воздуха, Па | скорость воды на выходе, м/с | Расход воды, м3/час | Падение давления воды, кПа | |||
| 400 | 3,94 | 0,83 | 9,69 | 41,10 | 1,39 | 18 | 0,50 | 0,40 | 1,57 |
| 1000 | 3,94 | 0,83 | 18,34 | 23,90 | 3,47 | 80 | 0,94 | 0,80 | 4,88 |
Не рекомендуется: скорость воды в трубках меньше 0,5м/с
Описание
Водяной нагреватель WHR 400x200-2 предназначен для нагрева воздуха в канальных системах вентиляции. Нагреватель устанавливается непосредственно в канал. В качестве теплоносителя могут использоваться как вода, так и незамерзающие смеси.
Конструкция
В водяном нагревателе используемый шаг оребрения составляет 2,1 мм., вместо общепринятого (для наборных систем вентиляции) 2,5 мм., что позволило существенно увеличить теплоотдачу, при этом не существенно увеличивается сопротивление теплообменника и оптимизируются массогабаритные показатели.
Корпус воздухонагревателя изготавливается из оцинкованного стального листа. Поверхность теплообмена изготавливается из медных труб, механически расширенных на ребрах в виде пластин.
Пластины имеют волнистую форму, что позволяет увеличить поверхность теплообмена. Пайка калачей осуществляется припоем с 2% содержанием серебра, что обеспечивает высокое качество паяных деталей обогревателя. Максимальная рабочая температура 150°C, максимальное давление 16 бар. Воздухонагреватель испытан на герметичность при давлении 24 бар.
Преимущества
- Прочный корпус из оцинкованной стали.
- Шаг оребрения 2,1 мм.
- Устанавливается непосредственно в канал.
- Медно-алюминиевый теплообменник.
Сертификат:
Декларация соответствия ТР ТС.
Гарантия — 12 месяцев
Схема подключения
Размеры
| WHR 400x200-2 | Размеры, мм | ||||||
|---|---|---|---|---|---|---|---|
| W | W1 | W2 | H | H1 | H2 | L | |
| 400 | 420 | 440 | 200 | 220 | 240 | 184 | |
Доставка Водяной нагреватель Shuft WHR 400x200-2
Стоимость доставки
- По Москве в пределах МКАД - 1500 руб
- До бетонного кольца - 1500 руб + 45 руб/км
- За бетонное кольцо - расчитывается индивидуально
Срок доставки
- На следующий день - при подтверждении заказа до 12.00
- В выходные и праздничные дни - по предварительной договоренности
Монтаж
Монтажная бригада с опытом выполнит работу "под ключ" за 1-3 рабочих дней.
Поручив работу профессионалам Вы экономите 10 - 30% средств за счет оптовых цен на материалы. Гарантия на работы 2 года по договору.
Стоимость работ
Стоимость монтажа зависит от сложности проекта и используемых материалов. Для предварительного расчета выезд инженера на место установки оборудования не требуется
Гарантия
На все оборудование действует заводская гарантия + расширенный период компании ТеплоХолод
